1.组成部分

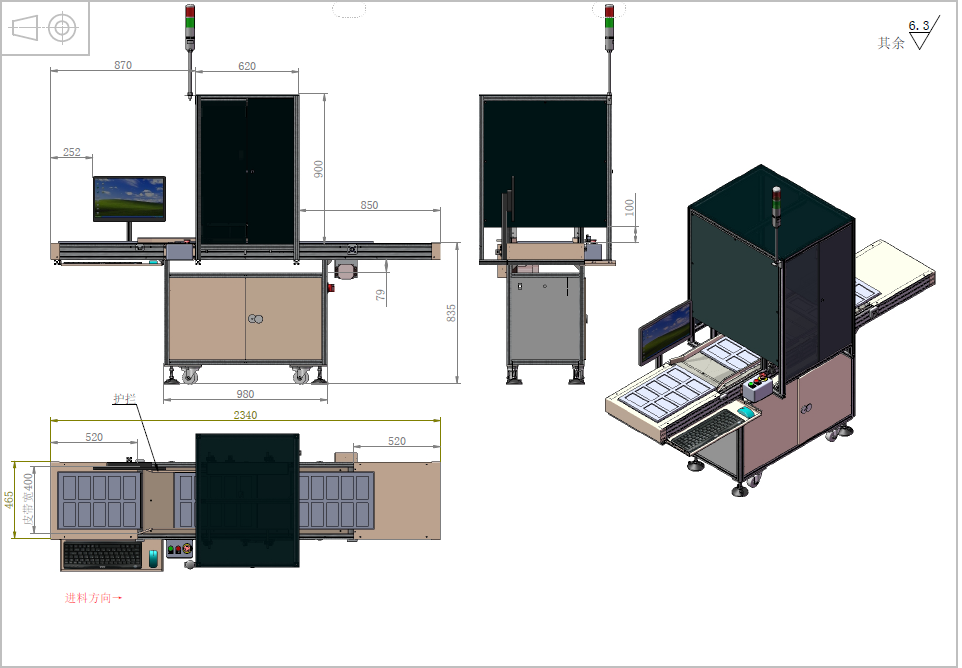

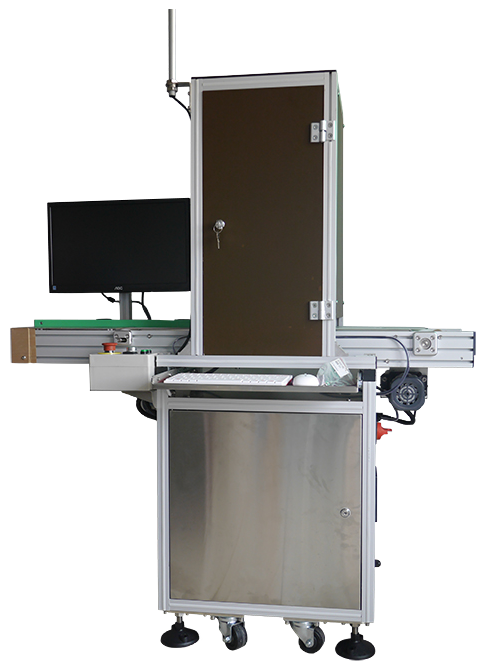

本系统由相机安装支架，机器视觉检测系统和数据管理部分（软件）组成。
相机采用500W像素相机，提供高精度检测功能。
相机安装支架及流水线采用铝型材，方便位置调整。
机器视觉检测系统采用COGNEX公司专用视觉检测软件，自带光源和镜头，充分保证了系统的整体运行性能以及精确度、稳定性、易用性。
视觉软件由行业内经验丰富的软件工程师二次开发而成，有超过十年的机器视觉编程经验，界面简单，易操作，免维护，方便客户使用。
2、工作过程
当输送带上的产品运行到检测工位时，光电检测电眼（Optex ZN-350R）触发检测相机拍摄图片，并由图像处理软件通过Pat-Max算法提取丝印检测特征及颜色信息进行混料综合判断，对于出现混料及不合格缺失量的产品输出声光报警信息提示操作员，合格品则直接通过。
3、系统组成：
|
货号 |
规格 |
数量 |
|
|
LOGO自动检测仪 |
|
|
|
型号：STV2500-01CM |
1台 |
|
|
|
|
|
|
主要包括： |
|
|
|
Cognex视觉软件 |
1套 |
|
|
Balser 5百万像素彩色相机 |
1台 |
|
|
其它包括： |
|
|
|
电脑主机+显示器 |
1套 |
|
|
VST五百万像素镜头 |
1个 |
|
|
QZ组合LED光源及控制器 |
1套 |
|
|
MW开关电源 |
1件 |
|
|
Cognex 专用I/O数据线及网线 |
1套 |
|
|
检测用流水线 |
1套 |
|
|
声光报警系统 |
1套 |
|
|
|
|
|
货号 |
规格 |
数量 |
|
|
LOGO自动检测仪 |
|
|
|
型号：STV2500-01CM |
1台 |
|
|
|
|
|
|
主要包括： |
|
|
|
Cognex视觉软件 |
1套 |
|
|
Balser 5百万像素彩色相机 |
1台 |
|
|
其它包括： |
|
|
|
电脑主机+显示器 |
1套 |
|
|
VST五百万像素镜头 |
1个 |
|
|
QZ组合LED光源及控制器 |
1套 |
|
|
MW开关电源 |
1件 |
|
|
Cognex 专用I/O数据线及网线 |
1套 |
|
|
检测用流水线 |
1套 |
|
|
|
|
|
|
|
|
